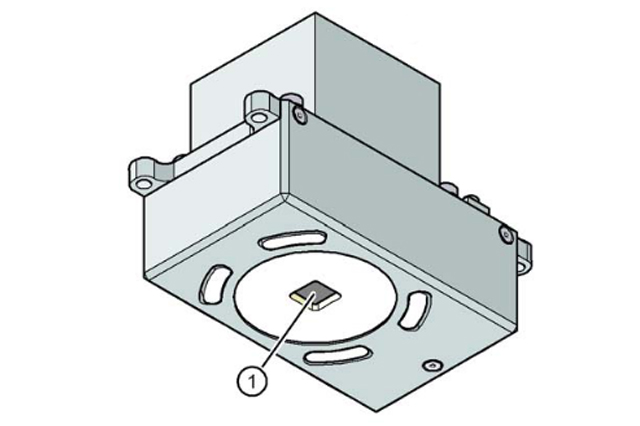

西門子貼片機 D4i 相機 34 型號在 PCB 基準點識別方面展現出了較高的適應性。對于子面板和多面板，它最多可識別 3 個 PCB 基準點，這在常見的 PCB 板型貼裝場景中，能夠有效地確定 PCB 的位置，為后續元件的精準貼裝提供基礎。而當面對長印制電路板時，通過長印制電路板選項，該相機最多可支持 6 個 PCB 基準點 ，這對于尺寸較大、形狀特殊的長板來說，更多的基準點能極大提升定位的準確性，確保貼裝過程中元件位置的精確無誤。值得一提的是，可選的 PCB 基準點是最優輸出方式，合理選擇基準點能讓貼片機的貼裝性能發揮到最佳狀態。

在局部基準點方面，每個 PCB 最多可設置 2 個，且類型可以不同。這一設計為一些具有復雜電路布局，或者對特定區域元件貼裝有高精度要求的 PCB 提供了便利。不同類型的局部基準點可以針對 PCB 上不同功能區域進行更細致的定位校準，進一步提高貼裝精度。


料庫存儲器及圖像分析技術

料庫存儲器方面，每個子面板最多可存儲 255 種基準點類型。豐富的存儲容量使得貼片機在面對多樣化的生產任務時，無需頻繁重新設置基準點參數。不同產品的 PCB 基準點特征都可以被存儲起來，在下次生產相同或類似產品時，能夠快速調用相應的基準點數據，大大提高了生產效率，減少了設備調試時間。


在圖像分析上，該相機采用基于灰度值的邊緣檢測方法，尤其適用于異常部件的檢測。這種方法通過對圖像中不同區域灰度值的分析，能夠敏銳地捕捉到部件邊緣的變化。當出現異常部件，如部件變形、缺角等情況時，基于灰度值的邊緣檢測算法能夠準確識別出這些異常，從而觸發貼片機的警報系統或者調整貼裝策略，保證貼裝質量。


照明及檢測時間技術

照明是相機獲取清晰圖像的關鍵因素之一，西門子貼片機D4i 相機 34 型號采用前方照明方式，并且具有 3 級照明強度，可按需要編程。在實際生產中，不同的 PCB 材質、顏色以及元件的反光特性等都可能影響相機對圖像的采集效果。通過可編程的 3 級前方照明，可以根據具體的生產場景，靈活調整照明強度。例如，對于深色 PCB 板或者表面反光較強的元件，可以適當增強照明強度；而對于一些對光線敏感的元件或者淺色 PCB 板，則可以降低照明強度，以獲取最清晰、最有利于分析的圖像。


在檢測時間方面，每個基準點 / 壞的基準點的檢測時間處于 20 ms - 200 ms 之間。較短的檢測時間保證了貼片機能夠快速完成對 PCB 基準點的識別和定位，從而實現高效的元件貼裝。即使在檢測到壞的基準點時，也能在較短時間內做出響應，避免因基準點問題導致的貼裝錯誤或者設備長時間等待，提高了整體生產效率。


視場及聚焦技術

西門子貼片機D4i 相機 34 型號的視場為 5.78 x 5.78 mm2，這個視場大小經過精心設計，既能保證相機在一次拍攝中獲取足夠的 PCB 區域信息，用于識別基準點和元件，又不會因?yàn)橐晥?chǎng)過大而降低圖像的分辨率和檢測精度。在這個特定的視場范圍內，相機能夠清晰地捕捉到 PCB 上的細節，無論是微小的 01005 元件，還是較大尺寸元件的輪廓以及基準點的特征，都能準確識別。


聚焦板距離固定為 28 mm，這一參數保證了相機在工作過程中，能夠始終將焦點準確地落在 PCB 板表面，確保采集到的圖像清晰銳利。穩定的聚焦板距離使得相機在不同的工作環境下，都能保持一致的成像質量，為基于圖像分析的基準點識別和元件貼裝提供了可靠的圖像基礎。即使在長時間的連續生產過程中，也能保證聚焦的穩定性，避免因聚焦問題導致的貼裝誤差。
