西門子貼片機的 CPP 貼片頭在電子制造領域表現卓越，其裝配的 SST30 相機更是為高精度貼片作業提供了有力支持。

一、元件適用范圍

尺寸范圍：該貼片頭能夠處理的元件尺寸跨度較大，從微小的 01005 元件，到尺寸達 27mm x 27mm 的元件均能精準抓取與貼裝。無論是消費電子產品中常見的小型電阻電容，還是較大尺寸的集成電路模塊等，都能輕松應對，滿足多樣化的生產需求。

高度限制：在不同的工作模式下，元件高度的允許范圍有所不同。在 C&P 模式中，元件最高可達 8.5mm；在 P&P 和混合模式中，元件最高可至 11.5mm 。而當追求最大貼片性能時，元件高度最高為 6mm 。這一設計充分考慮了不同類型元件的高度差異，確保在各種情況下都能實現穩定、高效的貼片操作。


二、貼片準確度

該貼片機在相機類型為 30 的情況下，貼片準確度可達 +/- 40 μm (3 sigma)。這一高精度的貼片能力，得益于 SST30 相機的精確視覺識別系統以及 CPP 貼片頭的精準運動控制。無論是對微小元件的精細貼裝，還是對復雜電路板上多元件的準確布局，都能保證極高的貼裝精度，有效降低了因貼片偏差導致的產品不良率，提高了產品質量與生產效率。


三、可編程下放力

該設備具備可編程的下放力設置，范圍為 1.0 - 10 N 。通過精確控制下放力，可以根據不同元件的特性和電路板的材質，靈活調整貼片時施加的壓力。對于一些脆弱的元件，可設置較低的下放力，避免因壓力過大造成元件損壞；而對于需要較大貼裝力以確保牢固連接的元件，則可適當增大下放力，從而保證貼片的可靠性與穩定性。


四、元件重量承載

C&P 模式和混合模式：在這兩種模式下，元件重量最多可達 4 g 。這意味著對于大多數中等尺寸和重量的常見電子元件，如普通的芯片電阻、電容、小型集成電路等，都能順利完成貼片操作，滿足了一般電子產品生產的需求。

P&P 模式：在 P&P 模式中，元件重量承載能力進一步提升，最多可處理 8 g 的元件 。這種較強的重量承載能力，使得一些相對較大、較重的元件，如部分功率模塊、大型連接器等，也能夠在該貼片機上實現精準貼裝，拓寬了設備的應用范圍。

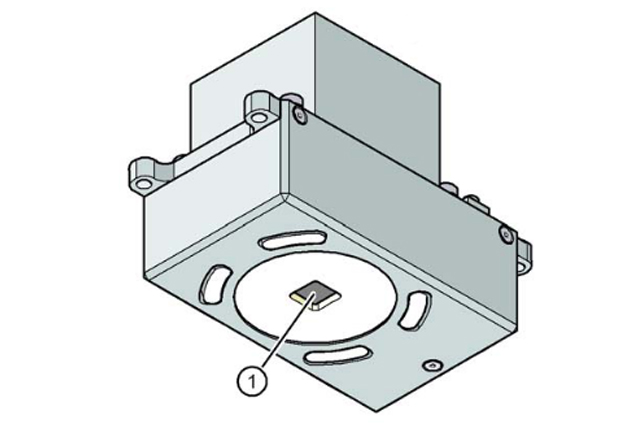

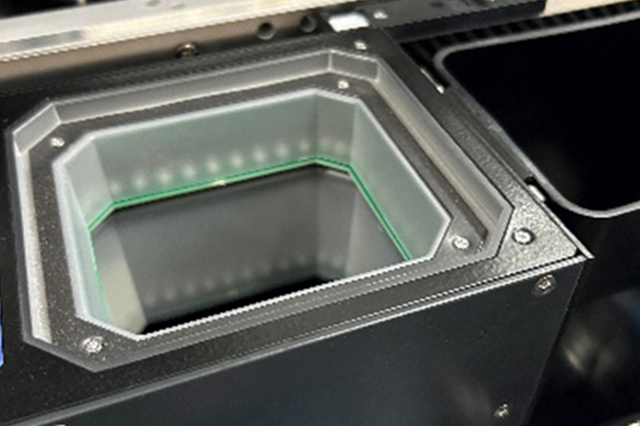

五、元件相機 - SST30

SST30 相機作為元件視覺識別的核心部件，標準配置下能夠精準識別 01005 到 27mm x 27mm 尺寸范圍內的元件。其具備高分辨率成像能力，能夠快速、準確地捕捉元件的外形特征和位置信息，并將這些數據實時傳輸給控制系統，為 CPP 貼片頭的精準抓取和貼裝提供可靠依據。同時，該相機還具備良好的環境適應性和穩定性，即使在復雜的生產環境中，也能持續穩定地工作，確保貼片機的高效運行。
