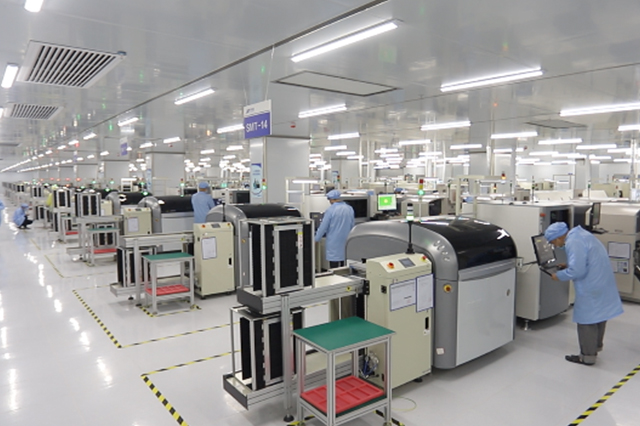

AI 智能機器人主板的 SMT（表面貼裝技術）生產車間配線是一個涉及設備布局、物料流動、工藝銜接及智能化管理的復雜系統，需結合產能需求、工藝特性及自動化程度進行設計。以下從核心要素、布局原則、典型配線方案等方面展開說明：

一、SMT 生產車間核心要素

1. 主要設備組成

印刷機：將焊膏或貼片膠涂覆在 PCB（印刷電路板）焊盤上。

貼片機：高速 / 高精度將電子元件貼裝到 PCB 指定位置（分高速機、泛用機，前者貼裝小型元件，后者貼裝異形元件）。

回流焊爐：通過高溫使焊膏融化，實現元件與 PCB 的焊接。

AOI（自動光學檢測）設備：檢測焊膏印刷質量、元件貼裝位置及焊接缺陷。

SPI（焊膏檢測）設備：對焊膏厚度、體積、偏移量進行檢測（可選配）。

接駁臺 / 移栽機：連接各工序設備，傳輸 PCB 并調整方向。

返修站：對不良品進行人工或自動返修。


2. 物料與輔料

電子元件：電阻、電容、IC 芯片、傳感器等（需通過 Feeder 供料器安裝到貼片機上）。

焊膏：含錫、銀、銅等金屬合金的膏狀焊接材料。

載具 / 托盤：用于承載 PCB 或特殊元件（如 BGA 封裝芯片）。


二、配線布局原則

1. 單向流程優先

遵循 “上料→印刷→檢測→貼裝→焊接→檢測→下料” 的單向流動，避免物流交叉或回流，減少搬運耗時。


2. 設備兼容性與產能匹配

貼片機需兼容不同尺寸元件（如 01005 超小型元件至大型 QFP 封裝），并根據產能配置多臺設備（如 “1 臺印刷機 + 2 臺貼片機 + 1 臺回流焊” 的組合）。

檢測設備（AOI/SPI）需與前后工序速度匹配，避免瓶頸（如印刷后 SPI 檢測耗時較長時，可配置雙軌并行）。


3. 智能化與柔性化

采用 MES（制造執行系統） 實現設備數據實時監控（如貼裝精度、拋料率、爐溫曲線）。

配置 AGV（自動導引車） 或軌道式物流系統，自動運輸 PCB、元件料盤及廢料。

預留多品種切換能力，通過快速更換 Feeder、調用工藝參數實現小批量定制化生產。


4. 安全與維護便利性

設備間距需滿足操作與維護空間（如貼片機前后預留 1.5~2 米通道）。

易燃易爆物品（如焊膏、清洗劑）需單獨存放，并配置消防設施。

靜電防護：車間地面鋪設防靜電地板，設備接地，操作人員佩戴靜電手環。


三、典型配線方案（以雙軌生產線為例）

1. 單線標準流程（適合單一產品大批量生產）

上料臺 → 印刷機 → SPI檢測 → 接駁臺 → 高速貼片機 → 泛用貼片機 → 回流焊爐 → AOI檢測 → 合格下料/不合格返修


2. 雙軌并行流程（提升產能或兼容多產品）

軌道1：PCB A上料 → 印刷機1 → 貼片機A（高速） → 貼片機B（泛用） → 回流焊1 → AOI1 → 下料

軌道2：PCB B上料 → 印刷機2 → 貼片機C（高速） → 貼片機D（泛用） → 回流焊2 → AOI2 → 下料


優勢：雙軌可獨立生產不同產品，或同步生產同一產品以加倍產能；共用檢測設備（如 AOI）時需配置切換機構。


通過以上配線設計，可實現 AI 機器人主板 SMT 生產的高效化、智能化與柔性化，滿足高精度元件（如 AI 芯片、傳感器陣列）的貼裝需求，同時適應小批量多品種的定制化生產趨勢。實際規劃中需結合廠房尺寸、投資預算及產品特性進一步細化方案。
